燃氣壁掛爐內部結構介紹-武漢壁掛爐維修。
作者：壁掛爐維修 添加時間：2019-10-19 0:13:54 瀏覽：

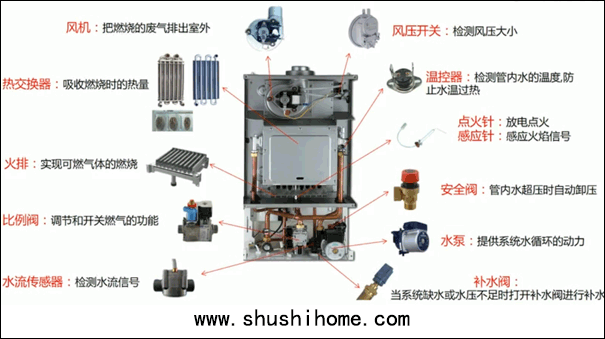

很多剛剛從事壁掛爐維修人員對燃氣壁掛爐內部結構和各部件的功能不是很清楚，今天武漢舒適家就把燃氣壁掛爐的內部結構以圖文和形式整理如下，并把各元件的作用也作了一個說明,希望大家對家用燃氣壁掛爐有一個深刻的認識,快速掌握壁掛爐維修方法。
1.風機:主要作用是把燃燒時所產生的廢氣排出室外。
2.風壓開關：檢測風壓大小，來判斷風機是否正常工作，是否有故障，檢測煙道是否有堵塞。
3.熱交換器:主要吸收燃氣燃氣時產生的熱量，把熱量傳遞給水，達到采暖或生活用熱水目的，熱交熱器一般有兩種，一種是雙管的，一種是單管的,雙管的用在套管機上，單管的用在板換機上面。
4.火排：實現可燃氣氣體的燃燒，火排材質一般是不銹鋼,有兩部分組成，一部分是火排一部分是分氣桿。
5.點火針：放電點燃氣可燃燒氣體。
6.感應針:感應火焰信號，來判斷燃氣壁掛爐是否點火成功和是否正常燃燒。
7.燃氣比例閥：調節和開關燃氣的功能。依靠主控制器輸出電流的大小來調節燃氣輸出的大小,達到調節水溫的平恒。
8.安全閥：管內水壓過大時，壁掛爐自動排水，達到穩定系統壓力的目的，防止系統內壓力過大。
9.水流傳感器:檢測水流信號，主要是壁掛爐啟動衛浴功能的第一個關卡，有水流動時，啟動生活熱水。
10.水泵：提供系統水循環的動力。
11.補水閥：當系統缺水或壓力不足時打開補水進行補水，需要手動進行操作。

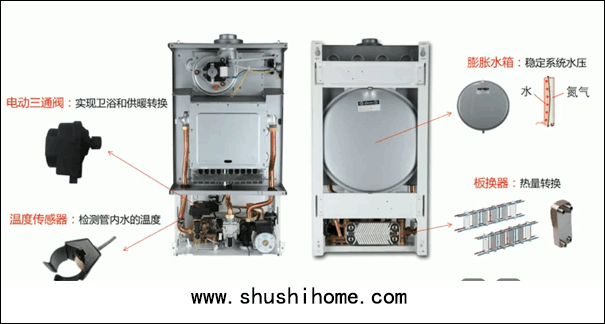

12.膨脹水箱：主要是穩定系統水壓，當系統內的水變熱時，體積會變大，熱水會進入膨脹水箱。
13.板換器:熱量轉換的作用。
14.電動三通閥：實現衛浴和供暖轉換。
15.溫度傳感器:檢測管內水的溫度。
16.溫控器:檢測管內水的溫度，防止水溫過高過熱。
17.壓力表:顯示供暖系統內管道水壓值，常見的燃氣壁掛爐壓力一般在0.5-3bar之間都可以正常運行。
18.壓力開關:檢測供暖系統內管道水壓是否達到壓力值，達到啟動壓力，壁掛爐啟動，一般壁掛爐啟動水壓值大于0.5bar。
19.穩流閥：穩定衛浴水最大流量，保證衛浴水有足夠溫升，防止衛浴水忽冷忽熱。
20.控制器:自動檢測部件信號，接收和輸出控制信號，實現壁掛爐的自動控制。
以上列出的各部件一般常見的燃氣壁掛爐品牌都有，可能部分燃氣壁掛爐有一定的差別，但是不管是什么品牌的壁掛爐，基本構成元件大同小異,希望維修人員能舉一反三，能快速解決壁掛爐的各種故障。
