暖氣分集水器作用和結構介紹?
作者：武漢水暖氣安裝 添加時間：2016-12-29 18:22:07 瀏覽：
在暖氣安裝過程中,很多客戶不知道分集水器在暖氣系統中的作用,今天舒適家小編就詳細帶大家一起來聊聊分集水器的作用和構造,讓大家能對暖氣系統有一個更清楚的認識。
分、集水器簡介:

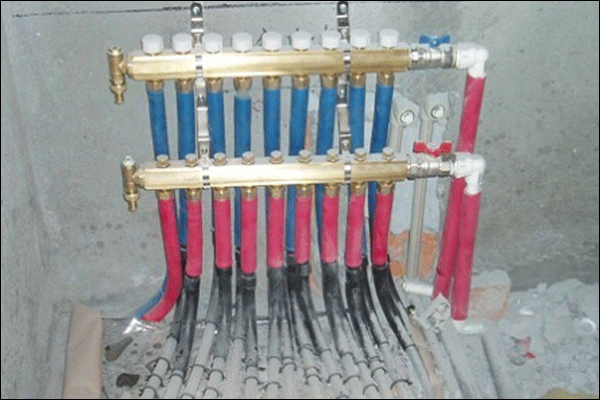

分、集水器是由分水器和集水器組合而成的水流量分配和匯集裝置。用于連接各路加熱管與供回水的配水和匯水。
分、集水器是地暖中各環路的分合部件，它具有對各供暖區域分配水流的作用。同時它還是金屬部件與塑料管的連接轉換處，以及系統沖洗、水壓試驗的泄水口。
一、分、集水器的作用
1、將供水按需要進行流量分配，保證各區域分支環路的流量滿足供暖熱負荷要求。 同時，將各分支環路的水流匯集至回水主干管，實現循環運行。
2、接駁各種調控功能件（手動調節閥、內置閥芯、電熱閥、可視流量計、排氣閥等）， 便于實現建筑各功能區域（房間）各分支環路按需供熱的調節與控制。

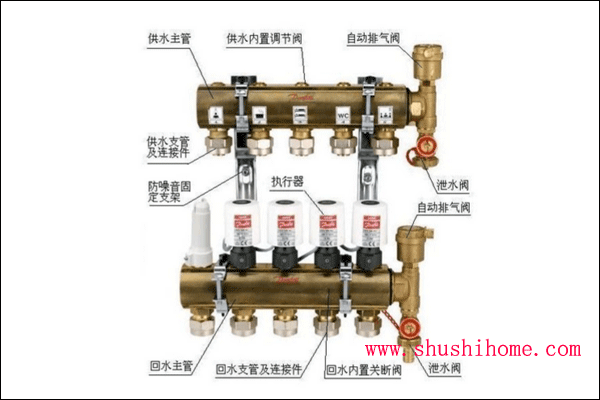

二、分、集水器的結構

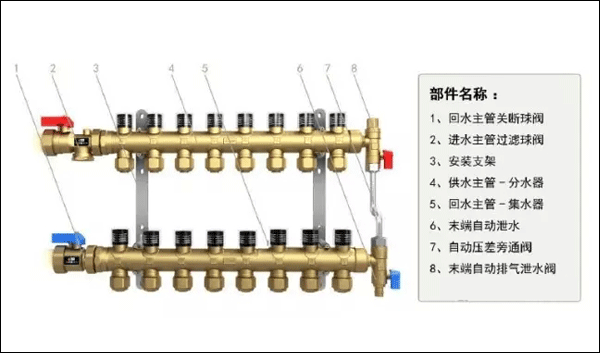

分、集水器主要由分水器、集水器、球閥或管接頭、末端配件和固定支架幾部分組成。
1.分水器是將熱水分開導入每一路加熱盤管內，實現分室供曖和流量調節的目的。
2.集水器是將分開散熱后的每一路加熱盤管內的低溫水匯集到一起，再回流到回水主管系統的裝置，并可手動或自動進行開關調節。
3.球閥或管接頭是用來實現加熱盤管與分、集水器安全可靠的密封連接。
4.末端配件包括末端三通、泄水閥、手動（自動）排氣閥及水力平衡旁通閥。
1.末端三通是將分、集水器與泄水閥和自動排氣閥進行連接。
2.泄水閥用于驗收前及以后維修時沖洗管道和泄水用。
3.手動（自動)排氣閥門是排除管道及分集水器內部因為冷熱壓差以及補水等因素所造成的集氣，避免系統運行受阻。
4.水力平衡旁通閥門是保證在系統參數變化或各支路啟閉的情況下，其它支路均工作在安全設計壓差下。
5.固定支架起到將分水器與集水器組合一起，并固定到墻體或地面的作用。
三、分集水器的種類
1.按所用材料分：（銅鍍鎳）、不銹鋼、耐熱塑料。
2.按棒體直徑分：DN25，DN32，DN40。
注:暖氣安裝過程中不一定非要用到分集水器，也可以采用雙管并聯采暖供暖方式。
