分集水器結構示意圖-暖氣分集水器介紹。
作者：武漢暖氣安裝 添加時間：2015-5-25 14:39:27 瀏覽：
采暖分集水器是武漢暖氣片系統、地暖系統中用到主要部件之一。它是是分水器、集水器、球閥或管接頭，末端配件和固定支架幾部分組成。為了大家能更清楚的了解分集水器結構，下面舒適家把分集水器結構以圖片和文章的形式給大家做一下詳細的說明。
1.分水器是將熱水分開導入每一路加熱盤管內，內置流量調節閥實現分室供暖和流量調節的目地。
2.集水器是將分開散熱的每一路加熱盤管內的低溫水匯集到一起，再回流到回水主管系統的裝置，內置流量調節閥并可手動或自動進行開關調節。
3.球閥或管接頭是用來實現各一路的開關或加熱盤管與分、集水器安全可靠的密封連接。
4.末端配件包括末端三通、泄水閥、手動（自動）排氣閥及水力平衡旁通閥。
(1)、末端三通是將分、集水器與泄水閥和自動排氣閥進行連接。
(2)、泄水閥用于驗收前和維修時沖洗管路和泄水用
(3)、手動（自動）排氣閥是排除管道及補水等因素所造成的集氣，避免系統運行受阻。
(4)、水力平衡閥是保證在系統參數變化或各支路啟閉的情況下，其它支路勻工作在安全設計壓差下。
(5)、固定支架起到將分集水器與集水器組合到一起，并固定到墻和地面的作用。
分集水器結構示意圖

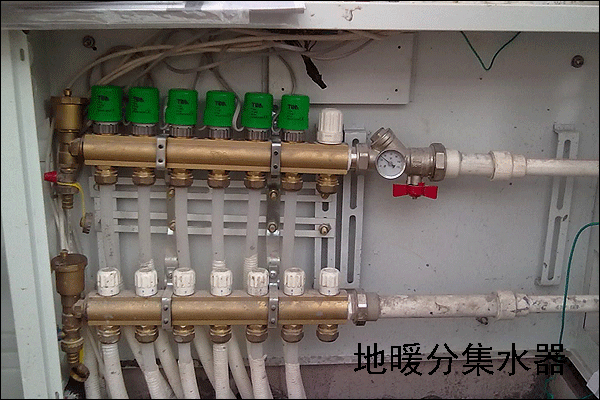

分集水器效果圖
