武漢菲斯曼地暖安裝-武漢星海虹城地暖(73平方采暖面積)
作者： 添加時間：2018-8-1 6:06:07 瀏覽：
武漢星海虹城地暖設計方案-德國原裝進口菲斯曼24KW壁掛爐+意大利gaea分集水器+喬治費歇爾PB地暖管
設計要求:傳統濕式水地暖、采分室智能溫控，地暖管采用瑞士GF.PB地暖管
地暖管:采暖DN16喬治PB水暖管，設計間距為200mm，一共為五個回路。采暖面積一共為76平方。餐廳管路長：56m;客廳管路長:56m;房間管路長分別為:51m,54m,58m;
分集水器控制部分：采用5路分集水器+曼瑞德5路電動執行器。
溫控器：采用德國曼瑞德可編程溫控器4個，分別放置于每一個房間，客餐廳共用一個。

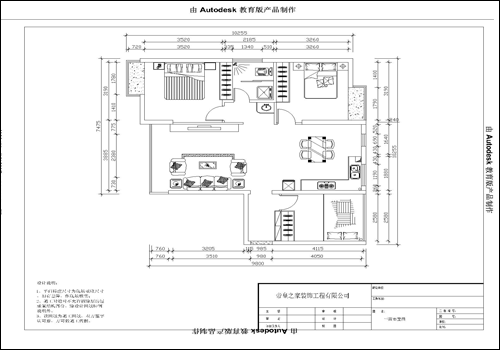

裝修布置圖
暖氣設計圖紙
